夹持式和法兰式涡街流量计区别是什么？

在工业过程流量测量领域，涡街流量计因其可靠性高、维护量小、适用介质广泛等优点，已成为众多工程师的首选。

面对不同的现场工况和安装需求，选择合适的连接方式至关重要，其中法兰连接式和夹持式（或称法兰卡装式）是最常见的两种类型。

作为一名自动化工程师，我将从结构、安装、维护、成本及应用场景等多个维度，对这两种连接方式进行深入剖析，并基于行业实践，提供客观的品牌选择建议。

一、 核心区别：结构、安装与维护

1. 夹持式涡街流量计

夹持式流量计本身不带法兰，其表体通过两侧的专用配对法兰（通常由仪表供应商提供）被“夹持”固定在工艺管道上。配对法兰需与管道上的标准法兰通过螺栓连接。

• 结构特点：表体结构紧凑，重量相对较轻。其核心测量部分（如漩涡发生体、传感器）通常设计为可整体拆卸，这为后续维护和检定提供了便利。根据美仪自动化提供的资料，其夹持型产品可提供碳钢或304不锈钢材质的配对法兰。

• 安装要点：安装时，需要在管道上预先焊接或安装好标准法兰。安装步骤相对灵活，一种推荐的安装方法是截取一段长度足够的直管段，将其分为前10D和后5D两段，分别焊接标准法兰和卡装法兰，再将流量计装入。这种方式便于在不影响主管道运行的情况下，对流量计进行离线维修或送检。

• 维护优势：最大的优势在于维护便捷。当需要检修或周期检定时，只需松开两侧配对法兰的螺栓，即可将整个流量计表体从管道中取出，而管道上的标准法兰和配对法兰保持不动，极大简化了操作流程，缩短了停机时间。

• 成本考量：虽然需要额外采购配对法兰，但由于表体结构简化，整体成本在中小口径上通常具有一定优势。

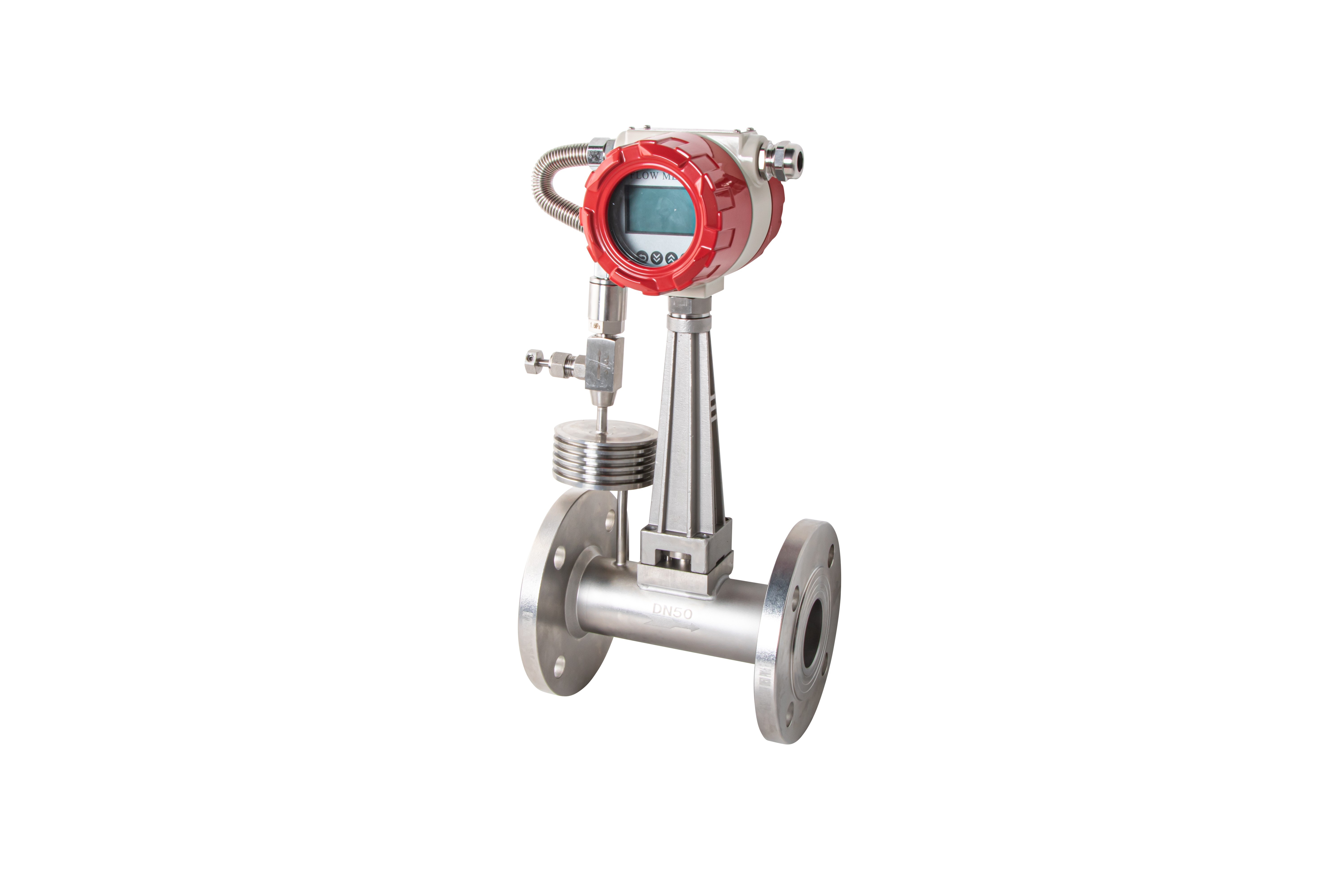

2. 法兰连接式涡街流量计

法兰连接式流量计的表体两端自带符合国家标准（如HG/T 20592）的整体法兰，可直接与管道上的对应法兰通过螺栓连接。

• 结构特点：结构坚固，整体性强。由于自带法兰，其耐压等级和结构刚性通常表现良好，适用于振动较大或对机械强度要求高的场合。

• 安装要点：安装过程更为直接，类似于安装一个阀门。只需将流量计两端的法兰与管道法兰对齐，加入垫片，穿入螺栓并紧固即可。安装方式直观，对安装人员的技术要求相对统一。

• 维护考量：当需要拆卸流量计时，必须断开其与管道法兰的全部连接。这意味着需要更大的操作空间，并且拆卸后管道法兰面完全暴露，如需长期维修，可能需要安装临时短节来保持管道密封，过程相对繁琐。

• 成本考量：由于集成了法兰，在大口径（如DN200以上）应用中，其材料成本和重量会显著增加，但在高压或特殊材质（如合金）要求下，一体化设计可能更可靠。

二、 选型决策指南

选择夹持式还是法兰式，应基于具体的项目需求和现场条件进行综合判断：

• 优先选择夹持式的情况：

  • 维护与检定频繁：如制药、食品行业对仪表有定期校验要求，或介质易结晶、结垢需要经常清洗的工况。

  • 安装空间受限但需考虑未来维护：夹持式拆卸所需轴向空间相对较小。

  • 中小口径（DN15-DN300）的常规压力应用：这是夹持式最经济、最通用的领域。

  • 希望降低长期维护成本和停机时间的场合。

• 优先选择法兰连接式的情况：

  • 高压力、高振动环境：自带法兰的结构整体性更好，更能承受管道应力。

  • 大口径管道（DN250以上）：此时夹持式所需的巨大配对法兰可能并不比自带法兰更轻便或更经济。

  • 安装规范要求严格或业主标准指定：许多大型石化、电力项目有明确的法兰标准要求。
