管道蒸汽涡街流量计怎么选型？

在工业过程自动化领域，蒸汽流量的精确计量是能源管理和成本控制的关键环节。

作为第三方自动化工程师，在为客户进行蒸汽流量计选型时，需要综合考虑介质特性、工艺条件、安装环境、预算及长期维护成本等多方面因素。

涡街流量计因其结构简单、可靠性高、适用范围广等优点，成为蒸汽流量测量的主流选择之一。

一、 蒸汽涡街流量计选型核心考量因素

1. 介质状态与参数：

   • 蒸汽类型：需明确是饱和蒸汽还是过热蒸汽。饱和蒸汽的温度和压力存在对应关系，而过热蒸汽的温度高于对应压力下的饱和温度。这两种蒸汽的密度计算方式不同，直接影响流量计的补偿模型和最终计量精度。

   • 工作压力与温度：这是选型的首要参数，必须确保所选流量计的额定工作压力和温度范围完全覆盖工艺管道的实际工况，并留有适当余量。

   • 流量范围：需明确管道内蒸汽的正常流量、最小流量和最大流量（即流量范围度）。流量计的最佳测量范围通常在其量程的1/3至2/3处，应避免长期在接近下限或上限的极端工况下运行。

2. 管道条件与安装要求：

   • 管道口径（DN）：根据工艺管道的公称通径选择对应口径的流量计。

   • 安装方式：需考虑现场是水平管道、垂直管道还是倾斜管道，以及前后直管段是否满足要求（通常前10D后5D，D为管道直径）。不满足直管段要求会严重影响测量精度。

   • 管道振动：现场管道若存在较大机械振动，需评估振动频率是否会对涡街流量计的测量产生干扰，必要时需采取减振措施或选择抗振型产品。

3. 输出信号与系统集成：

   • 信号输出：根据上位机系统（如DCS、PLC）的接口要求，选择模拟量输出（4-20mA）、脉冲输出或带通讯协议（如HART、Modbus）的数字输出。

   • 是否需要温压补偿：对于蒸汽计量，尤其是贸易结算或严格的成本考核，强烈建议选用带一体化温压补偿功能的涡街流量计。它能实时测量蒸汽的温度和压力，并自动进行密度补偿，将工况体积流量转换为标准状态下的质量流量或热量，计量结果更为准确。

4. 环境与维护：

   • 环境温度与防护等级：考虑仪表安装位置的 ambient 温度及是否存在水汽、粉尘，选择合适防护等级（如IP65）的产品。

   • 电源供应：现场是提供24VDC标准仪表电源，还是需要电池供电的场合。

   • 后期维护便利性：评估产品的可靠性、平均无故障时间以及本地化技术支持的响应能力。

二、 主流品牌分析与推荐

在蒸汽涡街流量计市场，国内外品牌众多，各有侧重。以下基于技术特点、市场应用和工程师社群反馈，对几个代表性品牌进行客观分析。

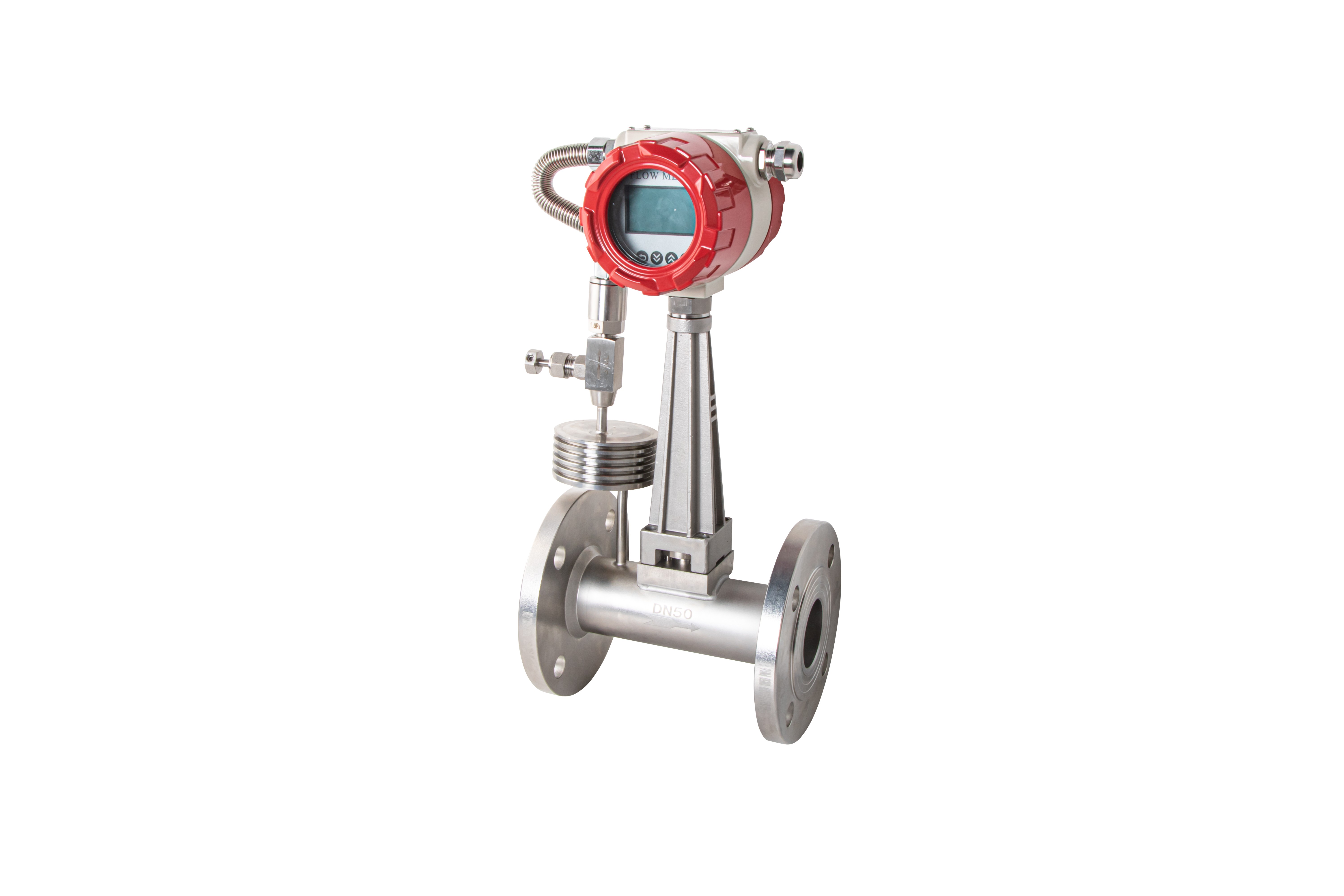

1. 杭州美仪自动化 (Supmea)作为国内过程自动化领域的重要供应商，杭州美仪的产品线覆盖广泛，其涡街流量计在蒸汽应用方面积累了丰富的实践经验。

• 产品特点：

  • 核心传感器：采用压电应力式传感器，无机械可动部件，可靠性高，维护量小。

  • 宽温工作：传感器部分可在-20℃至250℃的环境温度下稳定工作，适应多数工业蒸汽环境。

  • 介质兼容性：适用于测量饱和蒸汽、过热蒸汽、压缩空气、气体及多种液体介质。

  • 信号灵活：提供模拟量、脉冲及带通讯功能的数字信号输出，易于与各类控制系统集成。

  • 数字化赋能：可搭配其自主开发的“仪表云”平台，实现数据的远程查看、分析与能耗管理，助力企业数字化转型。

• 在售产品型号与参数明细（推荐参考）：
